模块为AAS提供双接收路径

贴在 2021年3月02

由: ld体育下载

评论:0

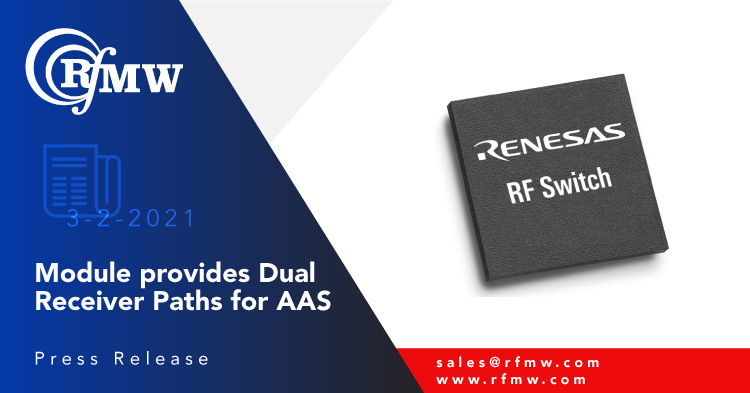

Renesas F0452B双路RF Switch / LNA支持2300 ~ 2700 MHz的射频频率

ld体育下载RFMW宣布为一种集成的双路径RF开关/ LNA提供设计和销售支持。Renesas的每个路径F0452B有源天线系统(AAS)中包含一个射频开关和两个增益级，增益控制为6db，支持2300到2700 MHz的模拟前端接收器。的F0452B提供34 dB增益与+23 dBm OIP3， +15 dBm输出P1dB，和1.5 dB噪声图在2600 MHz。增益在单个步骤中减少6 dB，最大沉淀时间为31 ns。本设备采用单路3.3 V电源和130ma的国际直拨。提供5 x 5 x 0.8 mm, 32-LGA封装50Ω输入和输出阻抗，便于集成到信号路径。典型应用包括多模多载波接收机、4.5G (LTE Advanced)和5G 42频段。
