双通道DVGA用于多样性MIMO

发表于 11月17日11月17日

经过： ld体育下载

评论：0

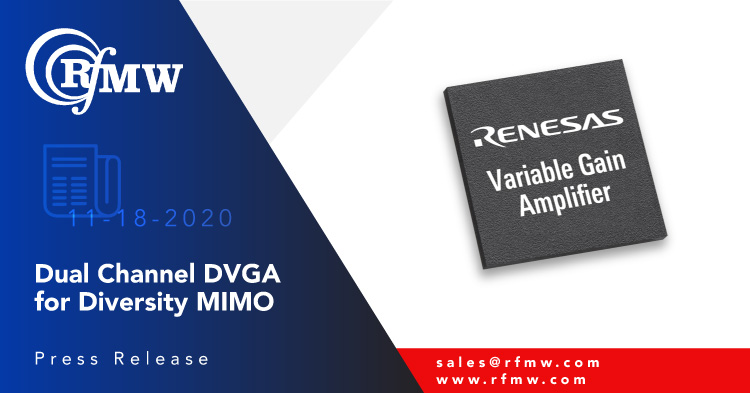

瑞萨F0443，双DVGA是一个高度集成的0.6到2.7 GHz设备，专为用于多样性/ MIMO接收器而使用。

ld体育下载RFMW宣布从瑞萨的数字可变增益放大器（DVGA）的设计和销售支持。这F0443.，双DVGA是一个高度集成的0.6到2.7 GHz设备，专为用于多样性/ MIMO接收器而使用。两个独立的接收器路径为2.5 GHz提供29.5 dB典型的最大增益和3.2 dB NF。对于每个路径，增益控制被分成四个单独的数字步衰减器：DSA0使用SPI / I3C控制在单一步骤中提供6 dB衰减。它的对应物DSA1也在单一步骤中提供6 dB衰减，而是使用外部直接控制引脚进行编程。DSA2在1 dB步骤中产生29 dB / I3C控制衰减，而其对应物DSA3包括通过两个外部控制引脚编程的6 dB步骤中的18 dB衰减。该器件使用372 mA总ICC为2.5 GHz提供+39 dBm标称输出IP3，用于两个有源路径，来自A + 5V电源电压。这F0443.以7×7mm，48-LGA包装，具有50Ω单端RF输入和输出阻抗，以便于集成到信号路径中。目标应用包括多模式和多通道接收器，分布式天线系统和数字无线电。
