双路径有源天线系统FEM

发表于 2021年1月13日

经过： ld体育下载

评论：0

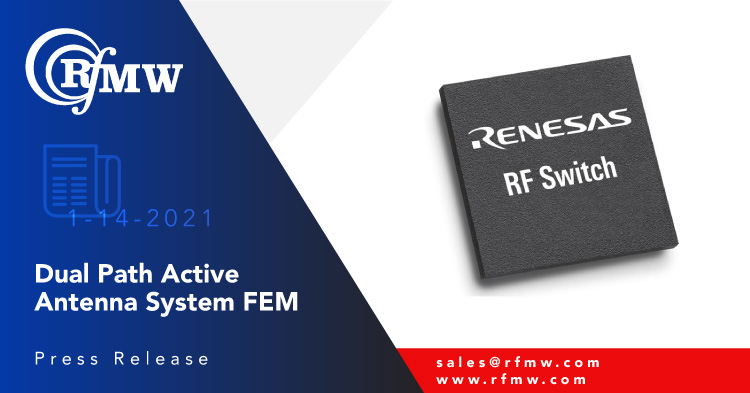

Renesas F0453B集成，双路径RF前端支持从3300MHz到4000MHz的主动天线系统（AAS）接收器

Rld体育下载RFMW宣布为集成双径RF前端的设计和销售支持。瑞萨的每条路径F0453B.由RF开关和两个增益阶段组成，其中6 dB增益控制支持在3300MHz至4000MHz的主动天线系统（AAS）中的模拟前端接收器。F0453B提供34.5 dB的增益，+23 dBm OIP3，+15 dBm输出P1db，1.35 dB噪声系数为3500 MHz。在单个步骤中，增益减少了6 dB，其最大沉降时间为31 ns。该器件使用单个3.3 V电源和130 mA的IDD。这F0453B.提供5 x 5 x 0.8 mm，32-lga封装，具有50Ω输入和输出阻抗，便于集成到信号路径中。典型应用包括多模式和多载波接收器，4.5g（LTE高级）和5G带42＆43。
