微型SMT耦合器与高功率处理

贴在 2021年8月04

由: ld体育下载

评论:0

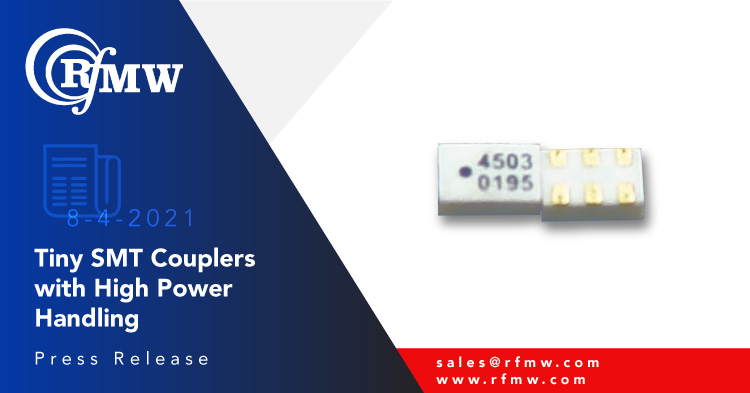

CMX45P03是一种混合的3 dB耦合器，跨越3000到5100 MHz, 20 dB隔离，0.5 dB插入损耗，能够处理5瓦的平均功率。

ld体育下载RFMW宣布RN2表面贴装耦合器的设计和销售支持。RN2 CMX45系列耦合器为各种无线电应用提供功率处理和耦合因子选项。提供2种不同的尺寸，P系列是最小的2 x 1.25毫米，可以处理5瓦的射频功率跨度3.0至5.1 GHz。E系列产品尺寸为5.08 x 3.18 mm，功率处理范围为25瓦，频率范围为4至5 GHz。举个例子CMX45P03是一个混合的3db耦合器，跨越3000到5100 MHz, 20 dB隔离，0.5 dB插入损耗，能够处理5瓦的平均功率。RN2为非对称Doherty功率放大器设计提供非对称2和5 dB耦合因子CMX45P系列。各种尺寸、功率处理和耦合因素提供了标准和Doherty功率放大器设计、RSSI电路和5G NR反馈回路的分离和组合。
