针对5G的微型3.5GHz耦合器

贴在 2020年8月3日

由: ld体育下载

评论:0

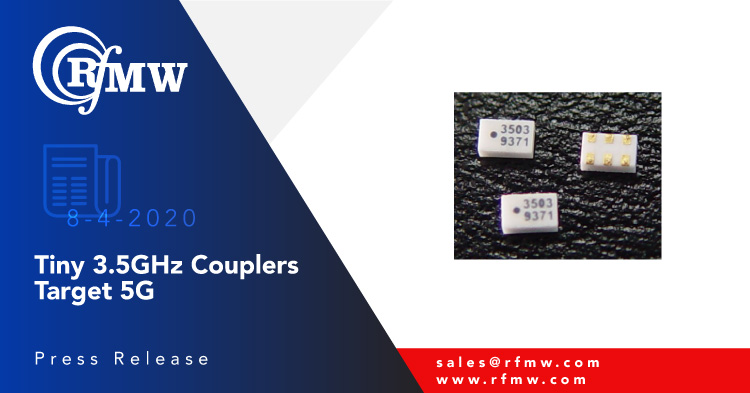

RN2 CMX35P03混合耦合器跨越3300至3700 MHz，处理5瓦和测量2 × 1.25 mm

ld体育下载RFMW宣布RN2表面贴装耦合器的设计和销售支持。RN2 CMX35系列耦合器为3.5 GHz的5G无线电系统提供功率处理和耦合因子选项。提供3种不同的尺寸，P系列是最小的2 x 1.25毫米，可以处理5瓦射频功率跨度3.3至4.2 GHz。E系列为5.08 × 3.18 mm，在相同频率范围内功率处理至25瓦，Q系列为6.35 × 5.08 mm，功率处理至100瓦，从3.3到3.8 GHz。举个例子CMX35P03是一个3db混合耦合器，跨越3300到4200 MHz, 20 dB隔离，0.3 dB插入损耗，能够处理5瓦的平均功率。RN2为非对称Doherty功率放大器设计提供了2、3、5、10、20和30 dB的耦合因子以及非对称2/5 dB耦合。各种尺寸、功率处理和耦合因素提供了标准和Doherty功率放大器设计、RSSI电路和5G NR反馈回路的分离和组合。
