比较校准仪表级适配器

适配器是两个不同组件之间的界面。虽然适配器的表现与其应用成正比，但需求的严格程度，但它应该对通过它的信号的保真度产生最小的影响，而不是引入任何新的不需要的信号现象。例如，用户不应在频率或过度调制上看到过多的信号功率丢失（其中小频率带宽中的信号丢失导致插入损耗DIP）。

选择用于测量的适配器时，用户会出现具有选项或性能等级。共同等级包括校准，仪器，通用和计量。虽然制造商可以互换使用其中一些（例如，校准Vs. Metrology），但重要的是要查看适配器的规格，因为它们的性能，材料类型，设计和价格之间存在明显差异。

校准仪表级

一般的。制造校准或计量级适配器的技术比仪器级更严格。例如，校准级适配器中的电介质支撑珠被优化至50Ω以减少反射和过度调制。引脚深度也是一个定义特性。这确保了中心销和插座尽可能紧密地对准，以便有效地传播信号，以及最小化反射，过度调制和插入损耗。

仪表级适配器并不是机械约束，性能适合大多数应用。PIN深度容差可能松动，但在所述水平范围内，并在珠子设计上放置足够的注意，以获得体面的回报和插入损耗性能。

表现。校准级适配器适用于精确表征至关重要的应用。这些解决方案通常具有良好的回报和低插入损耗，测量不确定度最小。对于一些解决方案，如系列式适配器，细致的结构允许不同的性别适配器之间的相位等效。互换这些适配器不会使测量参考平面无效。

仪表级适配器具有良好的性能，具有既定的参考平面，但它们不共用校准级解决方案等适配器之间的电长和相干性。对于仪器之间的常见测量，仪器等级将提供良好的性能。

材料。电气，机械和环境规格与适配器的表面材料直接相关。对于校准级适配器，通常使用镀金。它是一个优异的导体，也有助于实现低反射和最佳性能。

仪表级适配器具有不锈钢或钝化钢材，还可以有资格获得环境和机械规格的适配器。材料之间的主要区别是电性能，在确定适用于给定应用程序的适配器是正确的时，在电气性能上具有最大重量。

价格。虽然校准级适配器比仪器级解决方案要高得多，但性能证明了差异。利用校准级解决方案将为用户提供较小的插入损耗，较低的回报损耗，更好的重复性和更小的测量不确定性。

ANRITSU适配器解决方案

Anritsu提供各种校准级组件（对于需要进行精确测量的用户）和仪器级组件（对于那些只需要从一个组件获得信号的仪表级组件（用于接下来的那些），其中测量不确定性并不重要，或者不保证精度性能）。

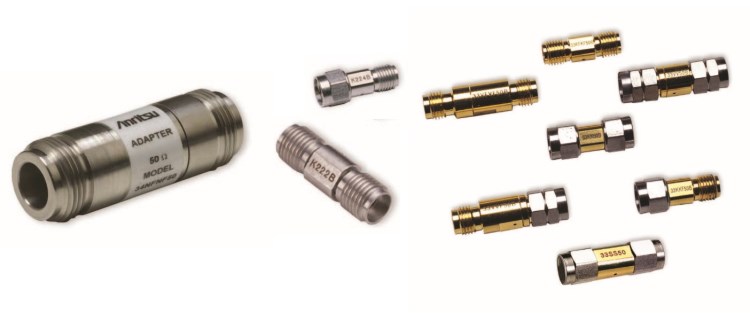

• • 33系列适配器是校准级解决方案，可提供高可靠性和可重复性。这些适配器是相位插入的，可以在性别接口之间互换。Adapters不仅提供精湛的性能，Anritsu还可以在2.92（Extended-K™）连接器上提供频率覆盖范围为43.5 GHz的连接器寻址应用程序，这些应用程序将要求用户移动到更昂贵的50GHz适配器解决方案。

  • 34和K22X系列适配器是设计和制造的仪表级解决方案，以确保许多应用。用户能够为这些适配器提供系列系列（相同类型的连接器）和跨系（不同类型的连接器）解决方案。

摘录Anritsu解决方案简报
