NXP推出了一个新的离散GAN设备，用于5G Massive Mimo

发表于 2022年6月13日

经过： RFMW

评论：0

NXP最近推出了新的离散氮化炮（GAN）晶体管组合，以扩大5G大量MIMO覆盖范围。晶体管可以轻松在城市和郊区的5G大型MIMO部署。

NXP的专有RF GAN技术是在其新的Chandler（Arizona）Fab中生产的，并通过其专家RF分销商RFMW购买。该发布提供了一个gan投资组合，覆盖2.3至4.0GHz之间的5G蜂窝带。

一个关键好处是NXP的GAN技术具有低内存效应，旨在最大限度地线性和减少数字前启动（DPD）复杂性。

该投资组合涵盖了48V驱动程序阶段，可以为阵容提供单个放大器电源电压。工程师可以设计具有最佳功耗，尺寸和重量的高效率功率放大器，以便于部署。

文件夹

该投资组合涵盖了适用于10瓦32T32R和5 WATT 64T64R巨大MIMO天线的驱动器和最终离散GAN晶体管。大多数晶体管共享相同的DFN 7 x 6.5包。

天线	订购零件＃	频带	阶段	包（mm）
32T32R （10 W）	A5G23H110NT4	2.3 GHz	最后	DFN 7×6.5
	A5G26H110NT4	2.6 GHz	最后	DFN 7×6.5
	A5G35H110NT4	3.5 GHz	最后	DFN 7×6.5
	A5G35H120NT2	3.5 GHz	最后	DFN 7×10
	A5G37H110NT4	> 3.7 GHz	最后	DFN 7×6.5
	A5G38H120NT2	> 3.7 GHz	最后	DFN 7×10
	A5G26S008NT6	2.6 GHz	司机	DFN 7×6.5
	A5G35S008NT6	2.6 GHz	司机	DFN 4.5×4

64T64R （5 W）	A5G23H065NT4	2.3 GHz	最后	DFN 7×6.5
	A3G26D055NT4	2.3 GHz	最后	DFN 7×6.5
	A5G35H055NT4	3.5 GHz	最后	DFN 7×6.5
	A5G38H045NT4	> 3.7GHz	最后	DFN 7×6.5
	A5G26S004NT6	2.6 GHz	司机	DFN 7×6.5
	A5G35S004NT6	3.5 GHz	司机	DFN 4.5×4

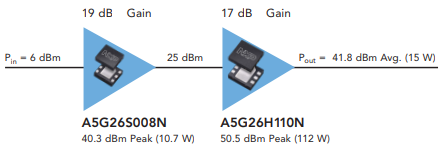

典型阵容

2.6GHz的典型阵容是A5G26S008N有19db的收益，驾驶A5G26H110N对于15瓦的平均输出功率。这为32T32R巨大的MIMO 5G天线提供了具有成本效益的阵容。

样品和评估板

现在，可从RFMW的32T32R和64T64R天线设计的RFMW示例程序中获得5G离散MIMO晶体管的样品。参考电路评估板也可以订购以下频带：

订购板零件＃	天线	频带
A5G26H110N-2496	32T32R	2496-2690 GHz
A5G35S008N-3400	32T32R	3400-3600 GHz
A5G35H110N-3400	32T32R	3499-3600 GHz
A5G38H120N-3700	32T32R	2515-2675 GHz
A3G26D055N-2600	64T64R	2515-2675 GHz
A5G35S004N-3400	64T64R	3400-4300 GHz
A5G38H045N-3700	64T64R	3700-3980 GHz

请联系您当地的乐动全站APPRFMW现场销售工程师或乐动全站APP在这里与我们联系了解更多信息。
