8通道KU/CDL频带边界成形RFIC

发表于 2022年2月8日

经过： ld体育下载

评论：0

标签： 8通道边缘成形IC，，，，波束形成IC，，，，电子扫描阵列，，，，ESA，，，，F6513S，，，，Renesas

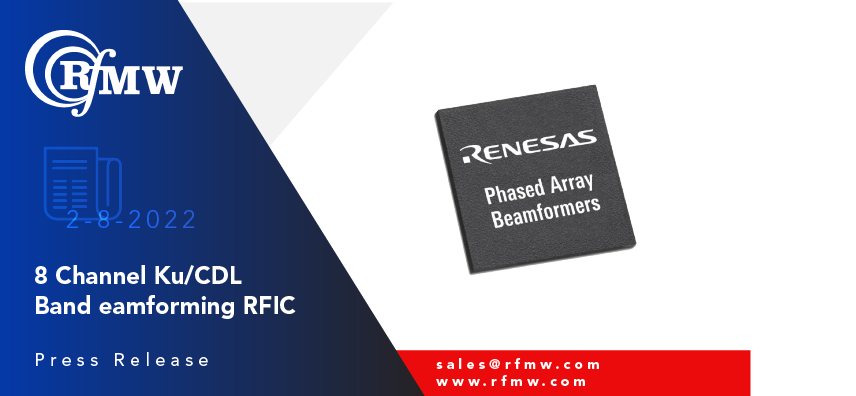

Renesas F6513S是一个8通道，发射，主动波束成形的RFIC，旨在用于KU波段（14.4至17.3 GHz）的平面杆阵列天线，用于通信或雷达应用。

ld体育下载RFMW宣布了Renesas的射波成型IC的设计和销售支持。这F6513S是一种8通道，发射，主动波束形成的RFIC，设计用于在KU波段（14.4至17.3 GHz）的平面杆阵列天线，用于通信或雷达应用。IC具有一个单一的公共RF输入端口和八个输出通道。八个独立控制的输出通道可以驱动八个单极元件或四个双极化元件的电子扫描阵列（ESA）。每个通道具有6位数字控制，覆盖360°和25 dB的增益控制，最小步长为0.2 dB，可实现精确的光束模式和极化控制。从2.1-2.5 V的单个供应运行，F6513S每个通道的典型P1DB具有23 dB的标称小信号增益。
