消声室试验用电缆连接器和适配器
贴在
1月13日
评论:0
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
什么是消声室?由于没有反射信号和电磁辐射，暗室(图1)为设计工程师测试电子元件和设备创造了理想的空间。为了消除外部干扰，消声室由吸收材料制成，如铁氧体瓦和导电碳。由此产生的沉默提供了实现设备性能精确测量的机会。任何电子设备设计，无论是有线还是无线，都必须满足认证规范。监管类型因地区而异，由政府授权。

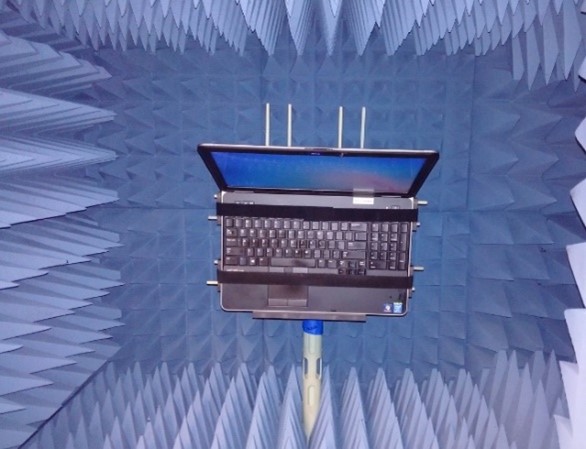

图1:在互联发展公司内部消声室对PC机进行预合规测试的例子。来源:联系发展 符合要求前消声室试验的好处是什么?在暗室内进行设备预认证评估，确保从开发过程开始就集成射频测试，遵守设计进度。考虑到时间和成本效率的价值，对设备性能的初步指导是预合规测试也提供的一个基本好处。在进入官方认证实验室之前，预合规测试为设计工程师提供了时间优势来解决设计或性能问题。大型商业实验室的房间经常被预订，并且每小时/班次的费率昂贵。通过使用预符合室，设计师可以节省数百到数千美元。 我可以在哪里预订合规前电子测试?部分指数科技集团(XTG)，工程咨询公司联系发展(CD)，提供内部预合规消声室测试。在Connected Development的综合工程服务产品中，拥有内部设备测试室是一项重要资产。事实上，拥有这种资源对于这种规模的设计房屋来说是非常罕见的。作为一个工程专家团队，Connected Development精通预认证流程，可以确保成功部署，没有延迟或恐惧。Connected Development的消声室可以进行以下分析:
进行消声室试验需要什么测试和测量设备?虽然Connected Development可以通过预遵从性测试流程帮助设计团队，但重要的是要注意用于消声室测试的电缆、连接器和适配器根据测量类型而有所不同。RFMW设备齐全，可协助设计团队选择适当的测试设备，开始在预合规室中进行设备分析。测试频率范围是选择连接器尺寸、类型和组件的决定因素之一。像Delta这样的制造商根据频率范围提供颜色编码的连接器，以便于识别。 RFMW提供广泛的测试和测量解决方案，包括兼容不同频率范围的电缆、连接器和适配器。RFMW的专家可以帮助确定哪种连接器解决方案最适合您的独特应用。选择最佳的电缆连接器对于确保消声室设备测试的准确性至关重要。 RFMW提供测试和测量解决方案Carlisle的Workhorse®根据RoHS规范制造，Carlisle的Workhorse同轴组件家族支持高达26.5 GHz的直流。做工马电缆集成抗压不锈钢联锁装甲，低损耗和相位稳定，允许测试重复性和三重屏蔽，以减少泄漏。
要了解更多信息，请访问卡莱尔的主力同轴组装数据表。 装甲工作马®由卡莱尔Carlisle的系列装甲，坚固的同轴组件符合RoHS标准，支持直流高达18 GHz。铠装工马电缆是OEM测试端口电缆的理想解决方案，因为它们的耐用性和测试重复性。制造与抗压螺旋不锈钢装甲，装甲马电缆具有相位稳定的弯曲。

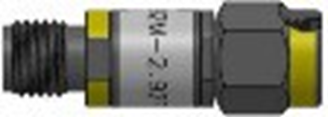

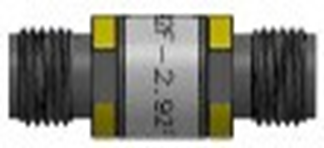

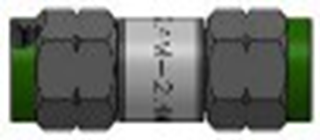

要了解更多信息，请访问卡莱尔的装甲主力同轴装配数据表。 德尔塔彩色编码适配器产品线台达的特点是高频射频同轴适配器的产品线是颜色编码，方便识别。每个适配器都有一个与IEEE工作组配色方案相匹配的关键视觉指示器。颜色编码的视觉指示器允许适当的配合，防止损坏，和时间/成本效率。台达适配器的设计符合IEC, DFARS, RoHS, REACH和ITAR规范。达美的颜色编码适配器也通过了AS 9100 REV D认证。他们是ISO 9001:2015和JCP注册。
API/Inmet Technologies射频同轴适配器产品线API/Inmet提供系列内和系列间同轴适配器的完整系列，用于从一个连接器到另一个连接器的可靠和准确转换。API/Inmet的适配器覆盖高达65 GHz。

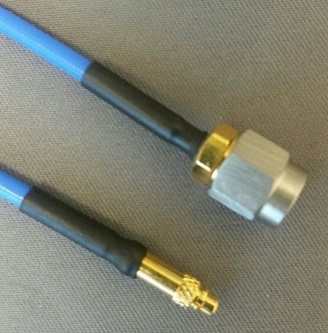

欲了解更多信息，请访问API/Inmet Technologies的射频同轴适配器家族数据表． P1dB设计的YouForm™P1dB的YouForm电缆组件系列可手动成型，以满足您的连接需求。YouForm电缆是一个具有成本效益的选择，因为它们的成本比同类电缆低25-50%。YouForm电缆100% VSWR测试到18 GHz。电缆组件不需要专门的工具，并且可以重新组合以实现多用途。电缆的设计特点是不锈钢螺母和标准SMA连接器。电缆也可以根据您的应用程序的规格进行制造和测试。
咨询RFMW的专家为帮助选择最佳的连接器，电缆，或适配器为您的电子设备消声室测试。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
