用于接收机保护的现代MMIC限制器

雷达接收机需要低噪声前端才能探测到远距离目标。同时，它们经常在一个非常高功率的发射机(雷达发射机)会周期性地泄漏到接收机路径的环境中工作，可能会损坏接收机。一个典型的例子是，当一架飞机飞过一个大功率雷达发射机时，会导致飞机接收端的辐射水平受损。这种损坏可以通过使用限幅器．

图1:高功率发射器会损坏高灵敏度接收器

理想的射频限幅器是通过低于一定功率水平的射频信号，并反射高于该功率水平的信号的装置。微波限幅器的性能指标表明实际限幅器电路是多么理想，包括:

• 插入损耗为信号的损失，单位为dB。任何插入损耗都会直接降低灵敏度，增加接收机的噪声系数，所以这里的十分之一分贝很重要。
• 回波损耗是信号反射的比率，根据形状因素的不同，应该在15-20 dB左右。
• 平的泄漏是当高功率信号入射到限幅器时，通过限幅器的功率。该值必须低于LNA的最大输入功率额定值，但要达到最大的LNA动态范围。
• P1dB和P0.1dB表示插入损耗分别增加1 dB和0.1 dB的输入值。这些是信号失真的代表，应该尽可能高。
• 三阶截距(IP3)是一个更好的信号失真指标，因为即使在较小的输入信号电平，它也会导致失真。限幅器的IP3应高于LNA的IP3，不限制接收机的线性度。
• 恢复时间和高峰泄漏两者都测量限幅器对输入信号的响应速度。恢复时间是在高功率脉冲后插入损耗保持升高的时间，尖峰泄漏是在开始箝位输入之前通过限制器的能量的度量。
• 权力处理指示限制器在被销毁之前能处理多少功率，并且对应用程序来说应该足够高。更高的功率处理通常是以更宽的频率范围为代价的。

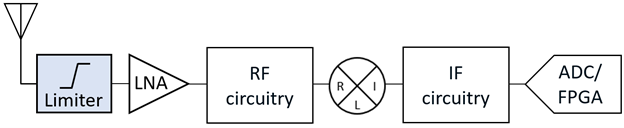

图2:射频限制器保护功率敏感组件，如接收机前端的LNA

马基的新高速宽带限制

通过精心的设计和工程，Marki创建了MMIC肖特基限幅器系列，具有宽频率覆盖、低插入损耗、高返回损耗(极好的匹配)、高线性度和高功率处理。这使得这些限制器成为许多应用程序的通用构建块。产品包括:

DLM-10SM-最初的Marki限幅器从DC到10ghz，在单个芯片上有两个通道，方便使用差分信号。最初设计用于ADC保护，DLM-10SM有一个独特的电路设计，允许二极管向前或向后偏置，给用户可调节的限制电平。

HLM-20PSM-低插入损耗，高回报损耗从DC到20 GHz，具有高功率处理在HLM-20PSM。功率处理为5 W CW，峰值为50W，使用1%占空比的标准脉冲测试，在1瓦特输入功率时泄漏量为13到17 dBm，这取决于频率。它的输入IP3值为26 dBm在20ghz。

HLM-40U和HLM-40CH- HLM-40包含裸模(HLM-40CH)和连接模块(HLM-40U)包。它提供4W的连续波功率处理和20W的脉冲功率处理。该设计优化了从DC到40ghz的更高频率操作，在20ghz时输入IP3值为28 dBm。

HLM-40PSM- HLM-40PSM结合了Marki在二极管芯片设计和高频封装方面的先进知识，带来了从直流到40ghz的低损耗表面贴装限幅器。它的功率处理为2.5W CW和9.5W脉冲，典型的插入损耗值仅为0.5 dB。输入IP3是优秀的30 dBm在20 GHz。

Marki微波HLM_40PSM表面安装限制器

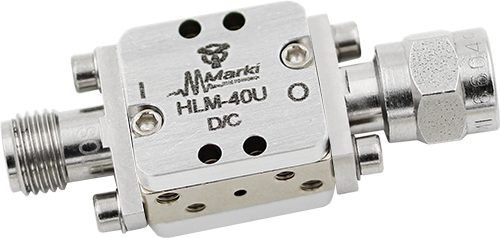

Marki微波HLM-40U连接功率限制器

作者承认:Doug Jorgesen博士是Marki Microwave的工程副总裁。他负责尖端微波元件的开发、特性描述和应用支持，包括放大器、混频器和无源产品。

Doug于2011年加入Marki，担任技术人员。在超过10年的任职期间，Doug指导产品开发、技术支持、营销和外部销售，使营收增长超过500%。他雇佣和培训了20多名工程师，使Marki的技术人员增加了三倍，同时引进了300多种产品，并将产品创造的速度从每年10个增加到40多个。他的应用笔记、技术笔记、视频和关于混频器、平衡器、智商混频器和其他组件的网络研讨会已经被成千上万的工程师阅读和引用。
